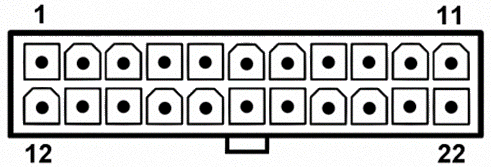

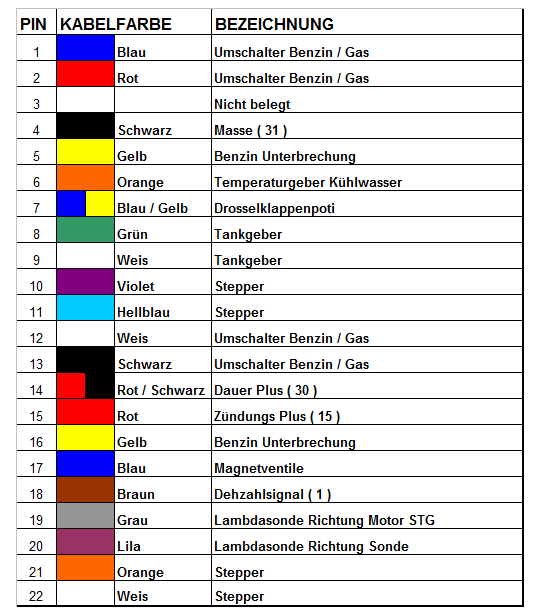

  Stecker Landirenzo LCS A/1-V05 E


Wichtig: Signalleitung zwischen Lambdasonde und Motorsteuergerät durchtrennen und Lila in Richtung Sonde anschliesen,
sowie Grau in Richtung Motorsteuergerät anschließen!
Der Umschalter hat anstatt weis ein braunens Kabel, Farben normal mit einander verbinden und Braun auf Weis klemmen.
Wenn die Tankanzeige permanet voll ( 4 grüne LED ) anzeigt, messt den Tankgeber durch.
Sollte es ein original Landirenzo Geber sein mit den Werten: Leer 100 Ohm / Voll 10 K-Ohm muss der Geber wie folgt angeschlossen werden. Grüne Leitung vom Tankgeber an Masse anschließen.
Grüne Leitung am LCS bleibt frei. Mit einem Diagnosegerät im LCS den Geber auf A.E.B. umstellen.
