Steckerbelegung nach Opel-Norm ( keine ISO-Norm)!!!

Opel RadiosteckerSpannungsversorgungsstecker 8polig:

1 = Lenkradfernbedienung
2 = Zündungs plus Kl.15 (schwarz)
3 = Beleuchtung Kl.58K (meist grau-grün)
4 = Masse Kl.31 bei Opel immer Braun
5 = Wegstreckensignal (meist blau-rot)
6 = Telefon Mute (veschiedene Farben möglich)
7 = Steuerplus vom Autoradio für Antenne
(schwarz-weiß)/MID/TID/BC (rot-grau
od. rot-weiß)
8 = Dauerplus Kl. 30 (rot)
Lautsprecherstecker 8polig:

9 = Minus hinten rechts (braun-weiß)
10 = Minus vorne rechts (braun-gelb)
11 = Minus vorne links (braun-blau)
12 = Minus hinten links (braun-grün)
13 = Plus hinten rechts (weiß)
14 = Plus vorne rechts (gelb)
15 = Plus vorne links (blau)
16 = Plus hinten links (grün)
Erweiterungsstecker 10polig:

17 = Datenleitung zum MID/TID
18 = Datenleitung zum MID/TID
19 = (Diagnoseleitung)
20 = Masse NF Telefon
21 = nicht belegt
22 = Datenleitung zum MID/TID
23 = NF Telefon
24 =nicht belegt
25 =nicht belegt
26 =nicht belegt

Wenn das Werksradio durch ein anderes Radio ersetzt wird und der Senderspeicher am neuen Radio nicht gehalten wird muß Pin 8 mit Pin 2 getauscht werden. ( rot markiert )

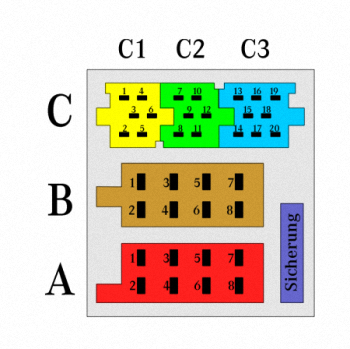

Steckerbelegung nach ISO-Norm !!!



Kammer A:

1 = Geschwindigkeitssignal
2 = Hersteller spezifisch belegt
3 = Radio Stummschaltung
4 = Klemme 30 Dauerplus
5 = Steuerplus vom Autoradio
6 = Beleuchtung
7 = Klemme 15 Zündungsplus
8 = Klemme 31 Masse
Kammer B:

1 = Lautsprecher rechts hinten +
2 = Lautsprecher rechts hinten -
3 = Lautsprecher rechts vorn +
4 = Lautsprecher rechts vorn -
5 = Lautsprecher links vorn +
6 = Lautsprecher links vorn -
7 = Lautsprecher links hinten +
8 = Lautsprecher links hinten -



Kammer C1:

1 = Line out links hinten
2 = Line out rechts hinten
3 = Masse (GND)
4 = Line out links vorne
5 = Line out rechts vorne
6 = Line out Subwoofer
Kammer C2:

7 = Hersteller spezifisch belegt
8 = Hersteller spezifisch belegt
9 = Hersteller spezifisch belegt
10 = Hersteller spezifisch belegt
11 = Hersteller spezifisch belegt
12 = Hersteller spezifisch belegt
Kammer C3:

13 = NF, Telefoneingang
14 = Masse Telefoneingang
15 = Hersteller spezifisch belegt
16 = Hersteller spezifisch belegt
17 = Hersteller spezifisch belegt
18 = AUX, CD NF Masse
19 = AUX, CD NF links (in)
20 = AUX, CD NF rechts (in)

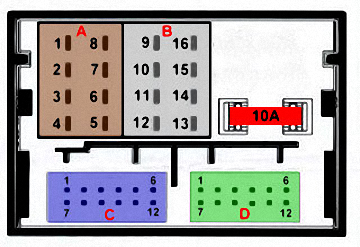

Steckerbelegung nach neuer mini ISO-Norm ( Quadlock )!!!



Kammer A:

1 = Lautsprecher hinten rechts +
2 = Lautsprecher vorne rechts +
3 = Lautsprecher vorne links +
4 = Lautsprecher hinten links +
5 = Lautsprecher hinten rechts -
6 = Lautsprecher vorne rechts -
7 = Lautsprecher vorne links -
8 = Lautsprecher hinten links -
Kammer B:

9 = CAN-Bus, High
10 = CAN-Bus, Low
11 = Tel-Mute
12 = Masse ( Klemme 31 )
13 = Remote
14 = Alarmkontakt ( nur USA )
15 = Dauerplus ( Klemme 30 )
16 = Diebstahlsicherung

Kammer C:

1 = Extern Audio links
2 = CD, Audio Masse
3 = Extern Audio rechts
4 = CD, +12V oder +24V
5 = Remote 12V oder +24V
6 = CD, Radio Data Out
7 = Extern Audio Masse
8 = CD, NF links
9 = CD, NF rechts
10 = CD, +12V oder +24V Zündung
11 = CD, Data
12 = CD, Clock
Kammer D:

1 = EA-L
2 = EA-Masse
3 = Line-Out, links
4 = Hersteller spezifisch belegt
5 = Navigation-Out NF+
6 = Telefon NF-
7 = EA-R
8 = Line-Out, Masse
9 = Line-Out, rechts
10 = Hersteller spezifisch belegt
11 = Navigation-Out NF-
12 = Telefon NF+
